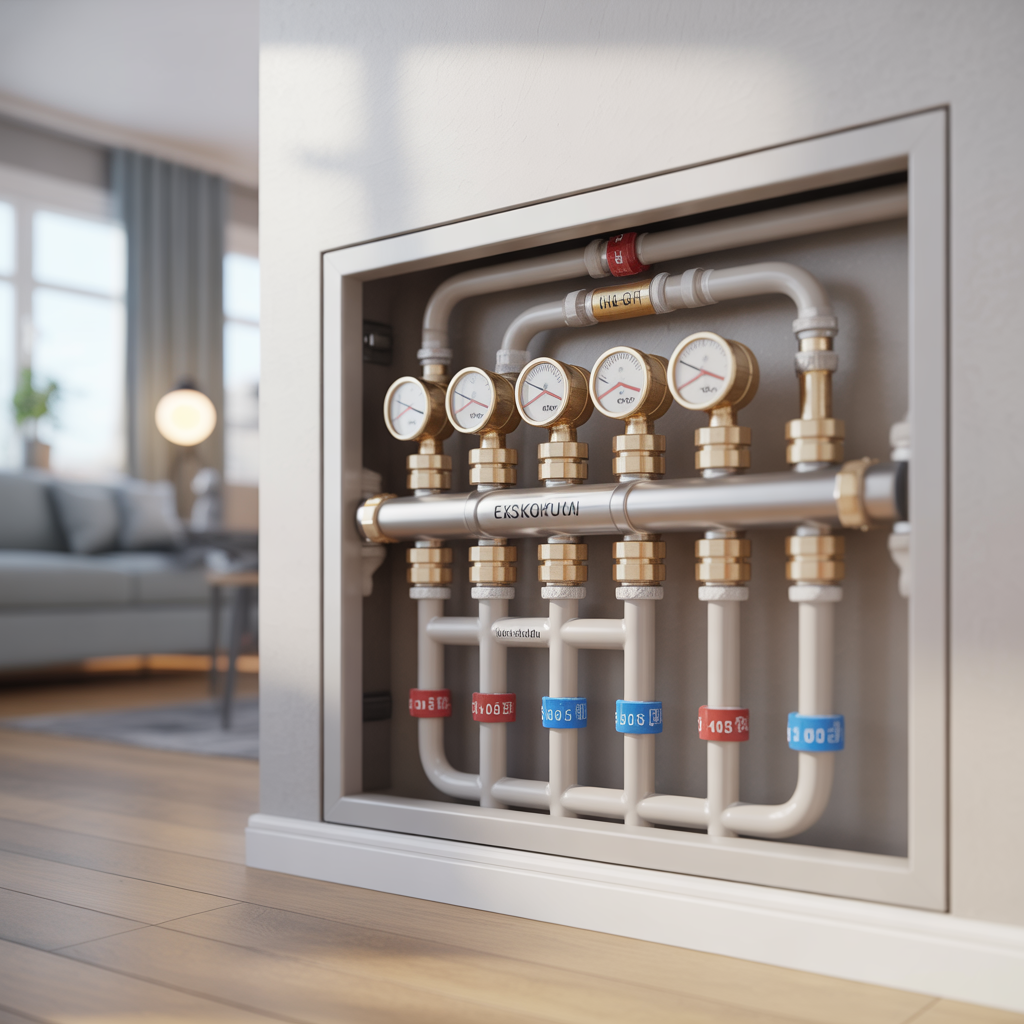

Uppdraget gällde injustering av golvvärmeslingor med flödesbalans och temperaturkontroll i Ekskogen, Vallentuna, Stockholms län. Vi inledde med en statusgenomgång av hela värmesystemet: kontroll av shuntgrupp och cirkulationspump, rengöring av smutsfilter samt fullständig avluftning. Samtliga slingor inventerades på fördelarna, befintliga märkningar verifierades och kompletterades där det saknades. Med kalibrerade yttemperaturgivare och IR-kamera kartlade vi kalla zoner och övertempererade partier, samtidigt som fram- och returtemperaturer loggades för att få en referens före själva injusteringen.
Flödesbehov per rum togs fram utifrån yta, golvtyp och aktuella driftsdata, och översattes till målvärden i liter per minut för respektive slinga. Fördelarnas flödesmätare och strypventiler justerades stegvis mot dessa målvärden, med hänsyn till pumpkurva och differenstryck så att helheten förblev stabil när enskilda slingor reglerade. Vi säkrade en rimlig temperaturskillnad mellan fram och retur, normalt omkring 5–7 K, och justerade shuntens inställningar för att skydda golvbeläggningar genom en begränsad framledningstemperatur. Under arbetet byttes slitna O-ringar och ett trögt ställdon, och ventilsäten motionerades för att förhindra kärvning. Efter balanssättningen genomfördes ny avluftning och en riktad täthetskontroll vid anläggningens drifttryck för att verifiera alla kopplingar.
Kvalitetssäkringen omfattade mätprotokoll före och efter åtgärd, injusteringsprotokoll med inställningar per slinga samt dokumenterade målvärden för flöde och temperatur. Vi utförde en termisk genomgång efter några timmars drift och följde upp med loggning över dygnsskift för att säkerställa att regleringen betedde sig förutsägbart även vid lastförändringar. Slutligen märktes varje slinga tydligt och kunden fick enkla drift- och skötselanvisningar om hur rumsreglering påverkar flödesbalansen, samt råd för säsongsstart efter längre stillestånd. Resultatet är ett golvvärmesystem med stabil drift, förbättrad rumskomfort och dokumenterade inställningar som underlättar framtida service.
Vill du få ordning på flöden och temperaturer i din golvvärme också? Hör av dig så planerar vi nästa steg tillsammans.
